在 VSCode 中编写 Verilog、ModelSim 中编译仿真

数电课程需要学习神秘的 Verilog，于是我安装了教材上使用的 ModelSim 仿真软件，然而这些专业软件自带的编辑器都不好用，而在万能的 VSCode 上通过插件可以实现语法高亮、自动补全、代码检查、格式化等等功能，提高效率。专业的工具干专业的事，我们将使用 VSCode 进行代码编辑，ModelSim 用来编译和仿真。~~（折腾了一个中午配置环境）~~

一、 ModelSim 安装

直接在官网下载官方下载页面。

然后 ModelSim 提供了免费版本（Starter Edition），适合初学者，功能有限，但足以满足基本的学习和小型项目需求，适合学生使用。安装的时候会有个页面让你选择安装哪个版本，选 Starter Edition 就行了。

安装后将 ModelSim 的 bin 目录添加到环境变量，大概长这样 D:\intelFPGA\20.1\modelsim_ase\win32aloem，也有的是一个 win64 目录，大概安装的版本不一样，反正把它添加到环境变量，后面配置 Lint 和使用 ModelSim 的 CLI 需要。

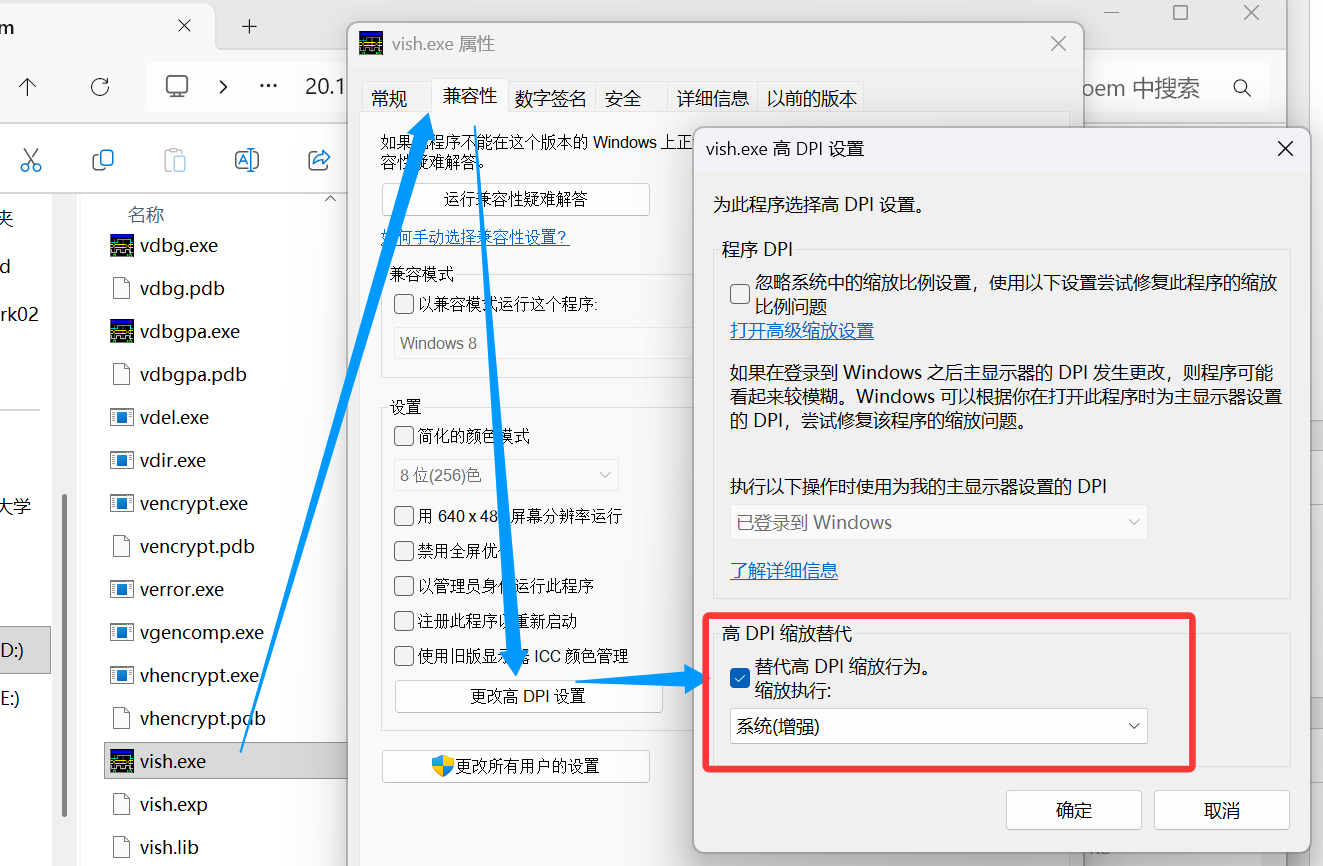

然后这些神秘专业软件的远古 UI 库在现代的高 DPI 屏幕上显示得会比较糊，可以这样变清晰：找到 modelsim.exe（或者快捷方式）与 vish.exe（这个是后面 CLI 唤起的仿真是这个程序），右键选择 属性，切换到 兼容性 选项卡，点击下面的 更改高 DPI 设置，把 替代高 DPI 缩放行为 勾选上，下面菜单选择 系统（增强） 或 应用程序，然后重新打开软件就好了。

高DPI设置

二、安装 VSCode 插件

安装这个 Verilog-HDL/SystemVerilog 插件。

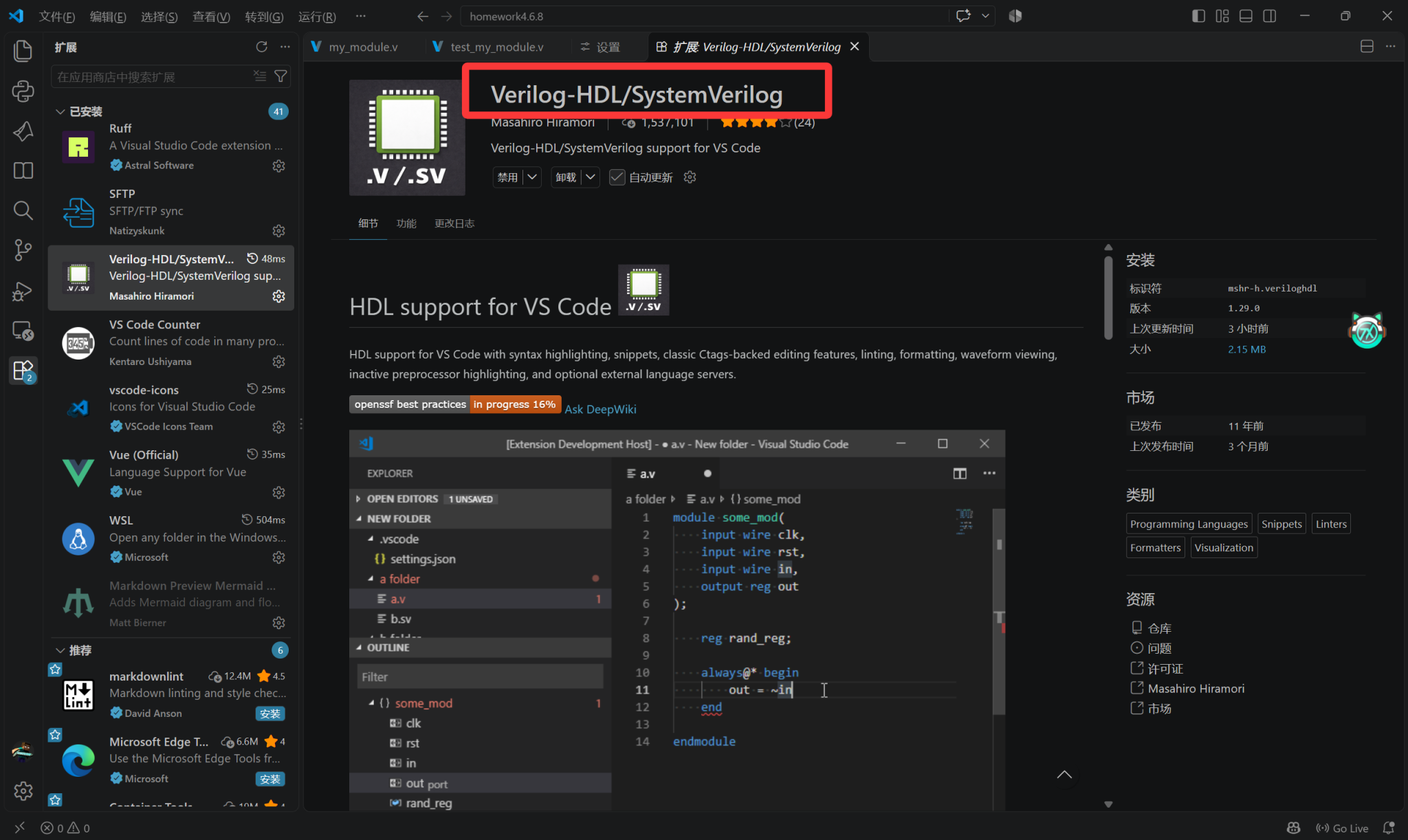

Verilog-HDL/SystemVerilog 插件

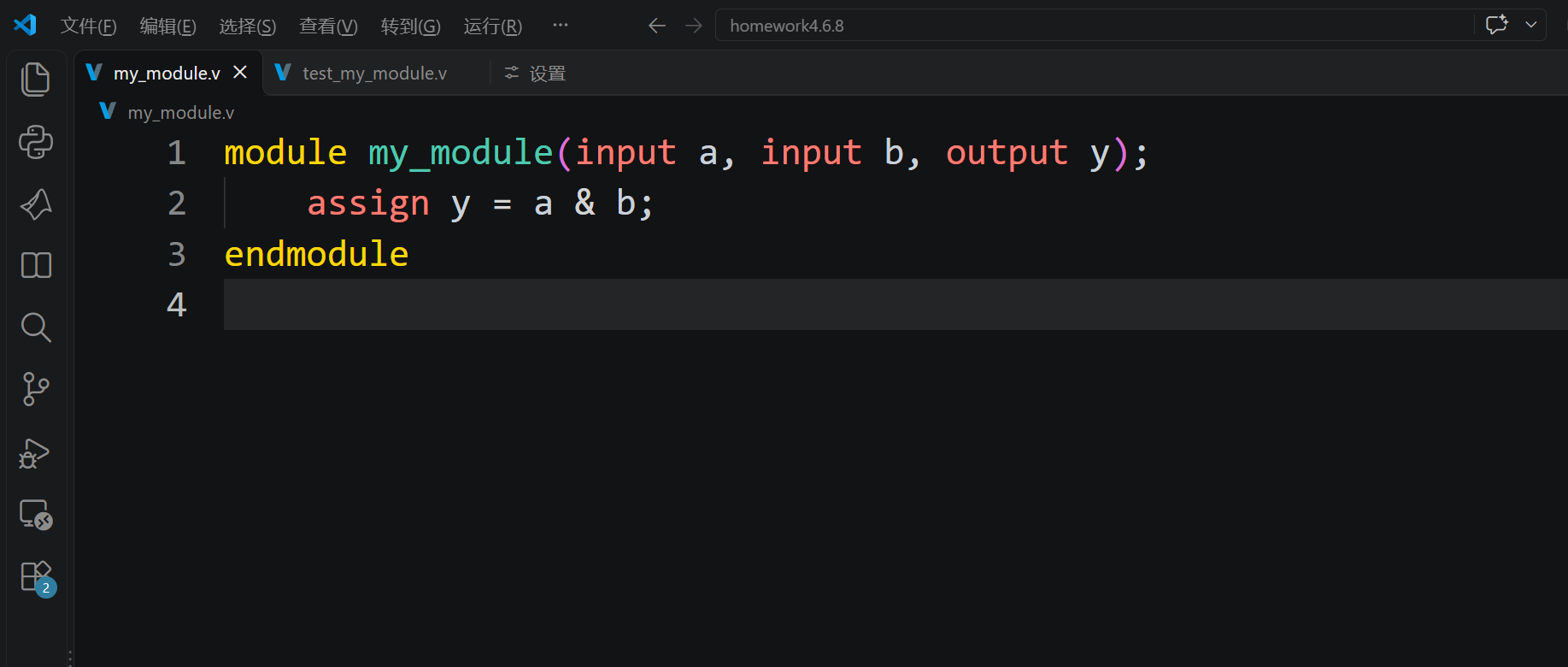

安装完后应该就能看到代码能高亮了，因为插件自带了高亮功能。

代码高亮

三、配置插件

打开 Verilog-HDL/SystemVerilog 插件的配置面板。

1. Lint （代码检查）

我们将 Linter 设置为 ModelSim，直接调用 ModelSim 进行语法检查。

然后下面的工作库填 work，这是 ModelSim 的默认工作库名。（然后每次开一个新的目录/项目的时候先执行 vlib work 初始化一个 work 库）

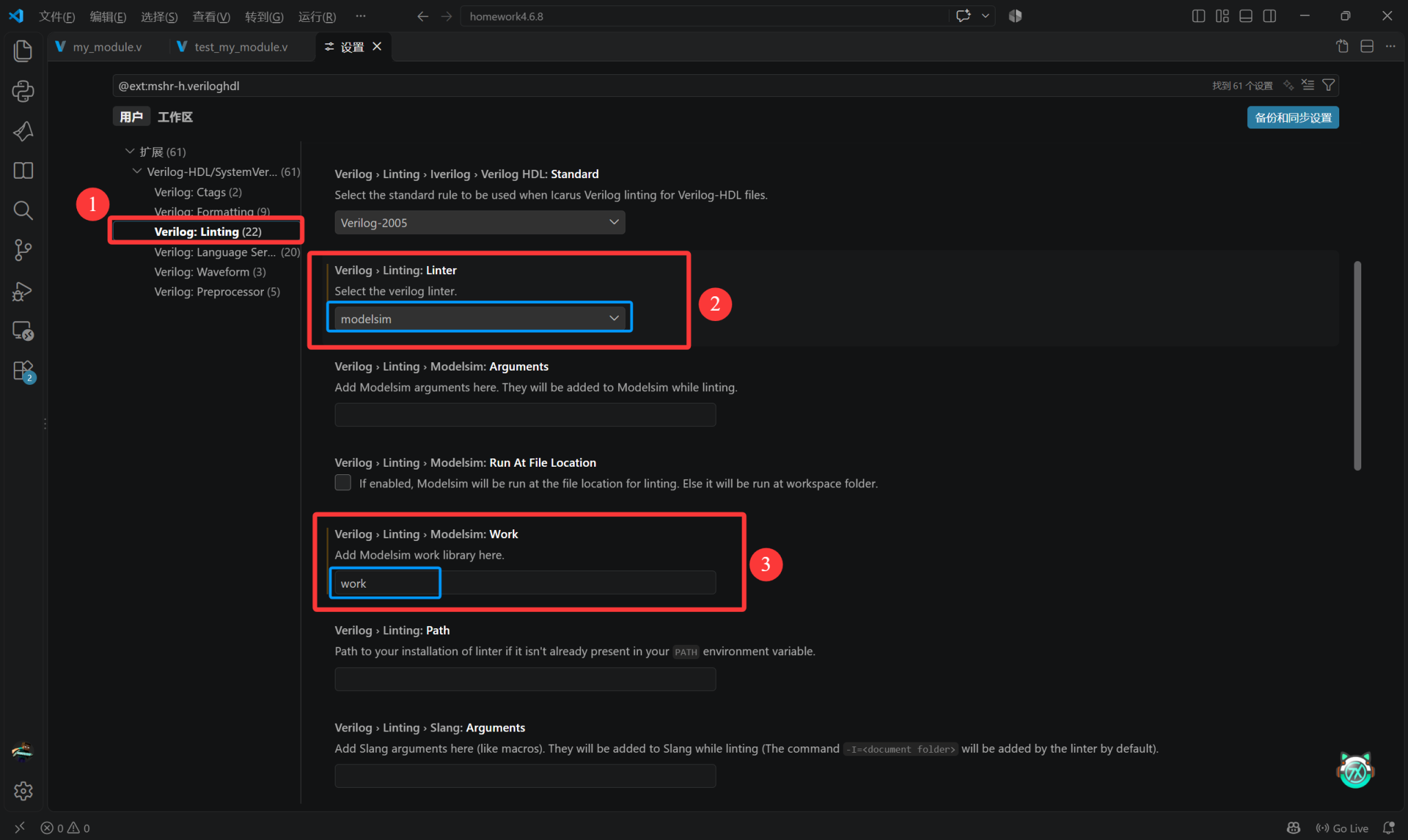

Lint

然后就能检查出我们代码的错误了，比如我们少打一个分号：

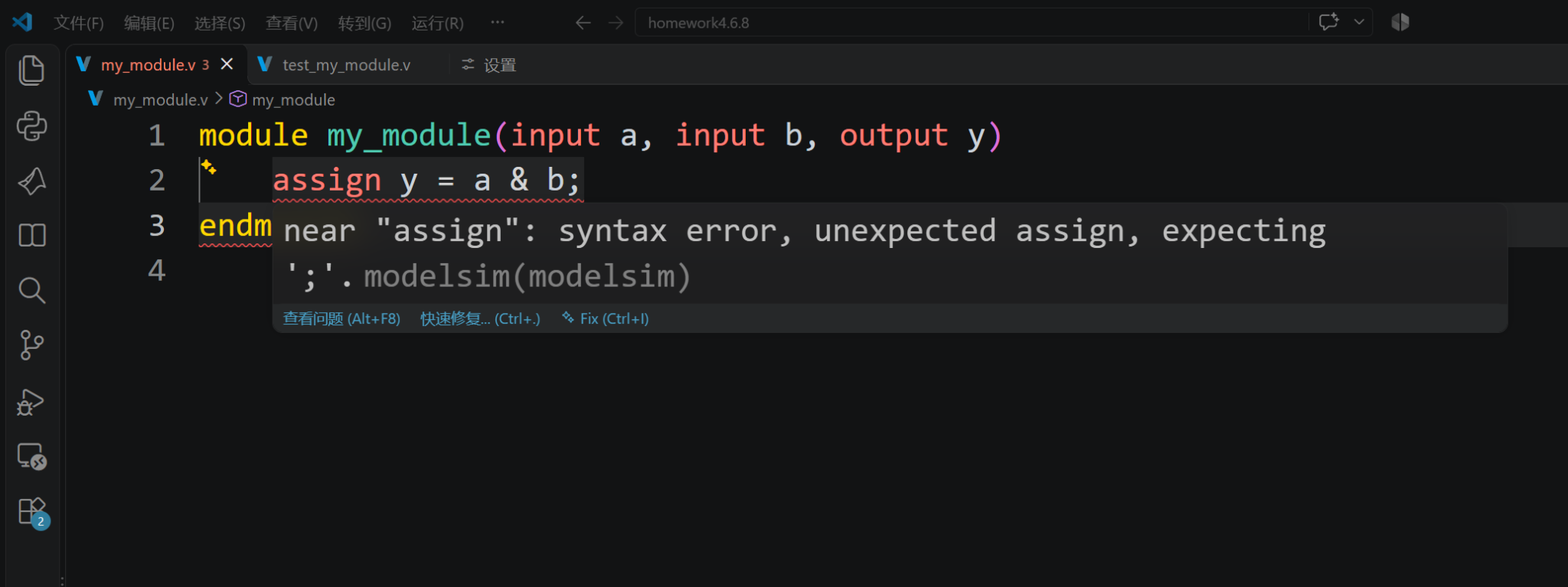

示例代码检查

2. Formatter (格式化)

格式化代码在 Formatting 分区下面配置，推荐使用verible-verilog-formatter（其实还不如我人工排版）。

先在 Github Releases 下载二进制文件，解压，然后添加到环境变量。

然后把配置里面的 Formatter 选到 verible-verilog-formatter 就行了，配置了环境变量的话那个 Path 应该不需要改。

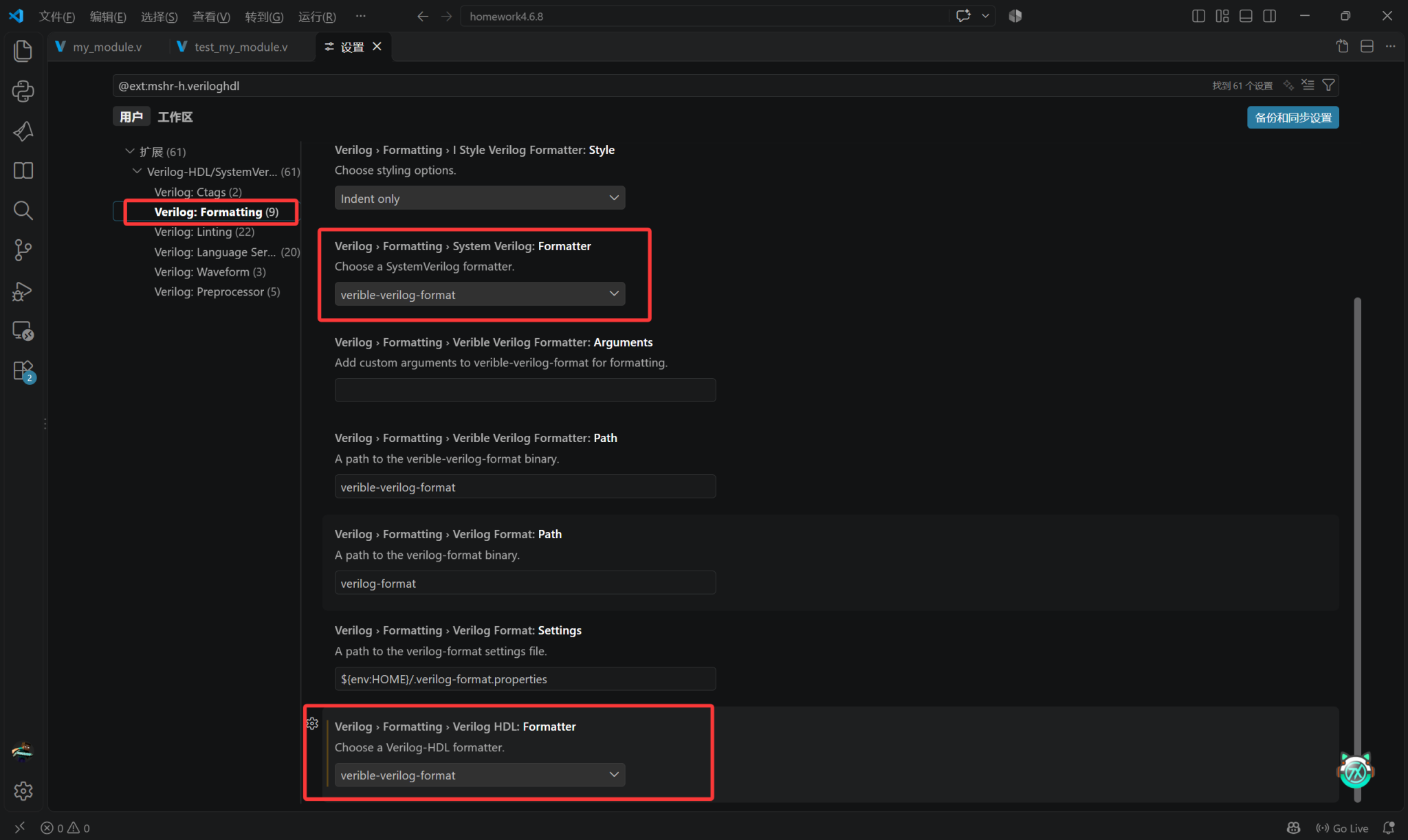

格式化

3. 定义跳转

然后还有个定义跳转，就是 Go to Definition，Ctrl + 左键 可以快速跳转到变量或者模块等被定义的地方。有趣的是，前面我们安装的 verible-verilog-formatter 中自带的 verible-verilog-ls 刚好能实现定义跳转功能（我看其他教程里都是用 ctags，我们就不搞那么麻烦了）。

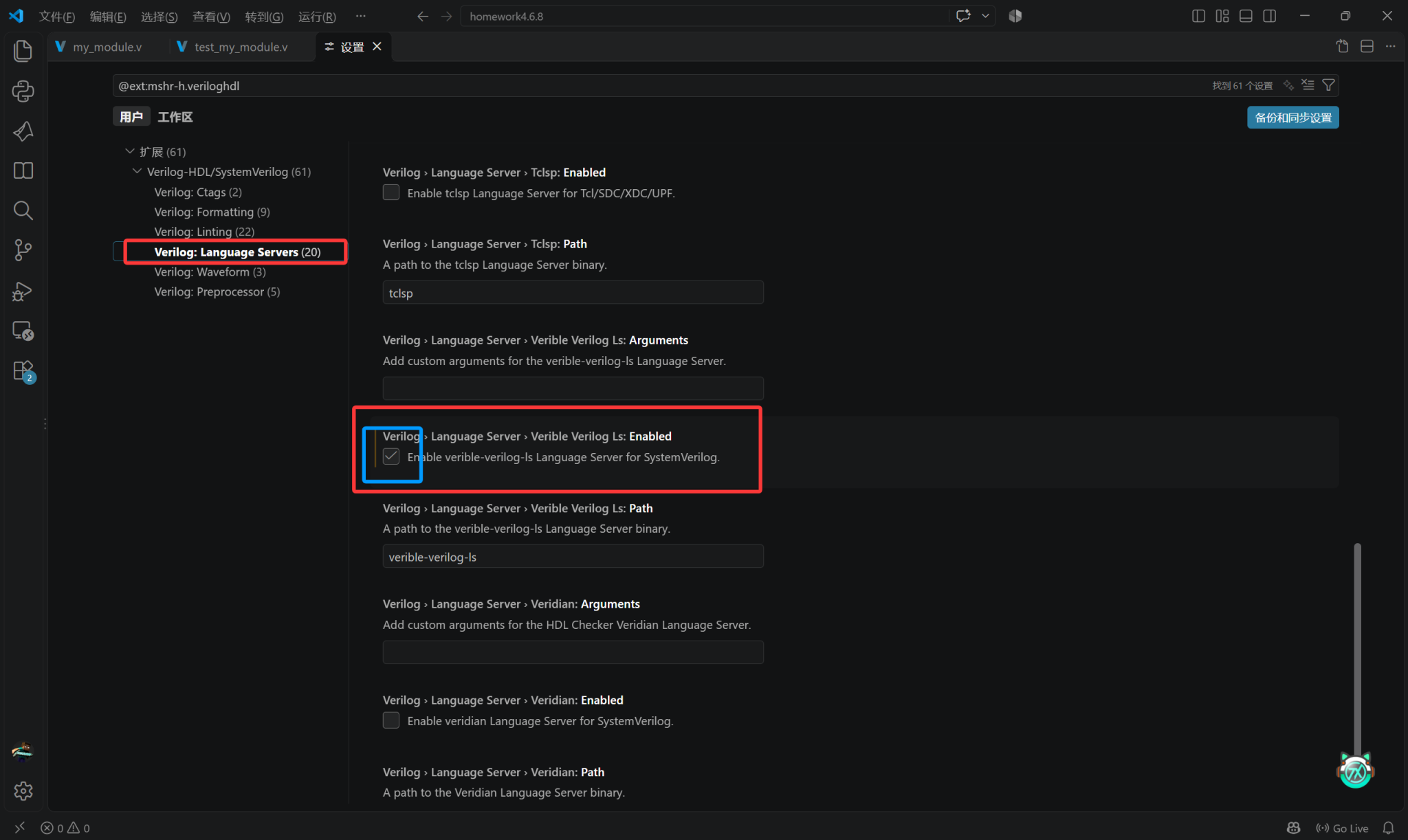

把 Language Servers -> Verible Verilog Ls: Enabled 勾选上即可启用 Verible 的语言服务器功能。

定义跳转

嗯...然后配置到这里应该就差不多了，接下来就是编译和仿真了。

四、ModelSim 编译、仿真

我们直接在命令行编译和启动仿真，主要的命令就这三条：

# 建库，“work”是库名，也是默认的库名，和我们前面 Lint 配置的库名一致
vlib work

# 编译，可以指定需要编译的文件，也可以直接用通配符 * 编译当前目录下全部 .v 文件
vlog FileName1.v FileName2.v
vlog *.v

# 启动仿真，work 是库名，由于是默认库名，可以省略，ModuleName 是仿真模块名称
# 启动后会拉起 ModelSim 图形窗口
vsim work.ModuleName

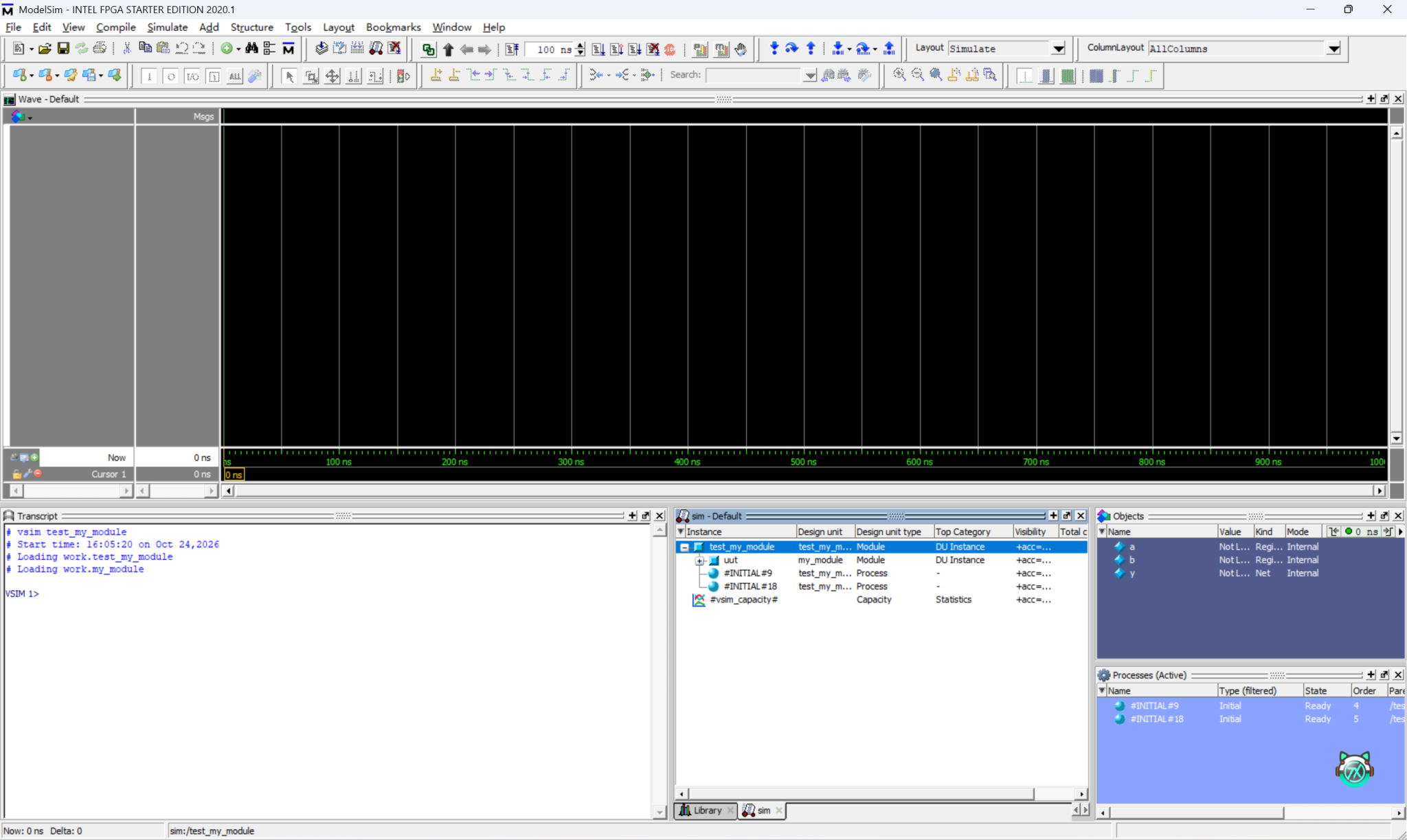

我已经 vlib 过了，就直接 vlog 编译，Errors: 0, Warnings: 0，然后 vsim 启动仿真，会拉起 ModelSim 的图形窗口。（嫌敲命令麻烦可以配置一个 VSCode Tasks）

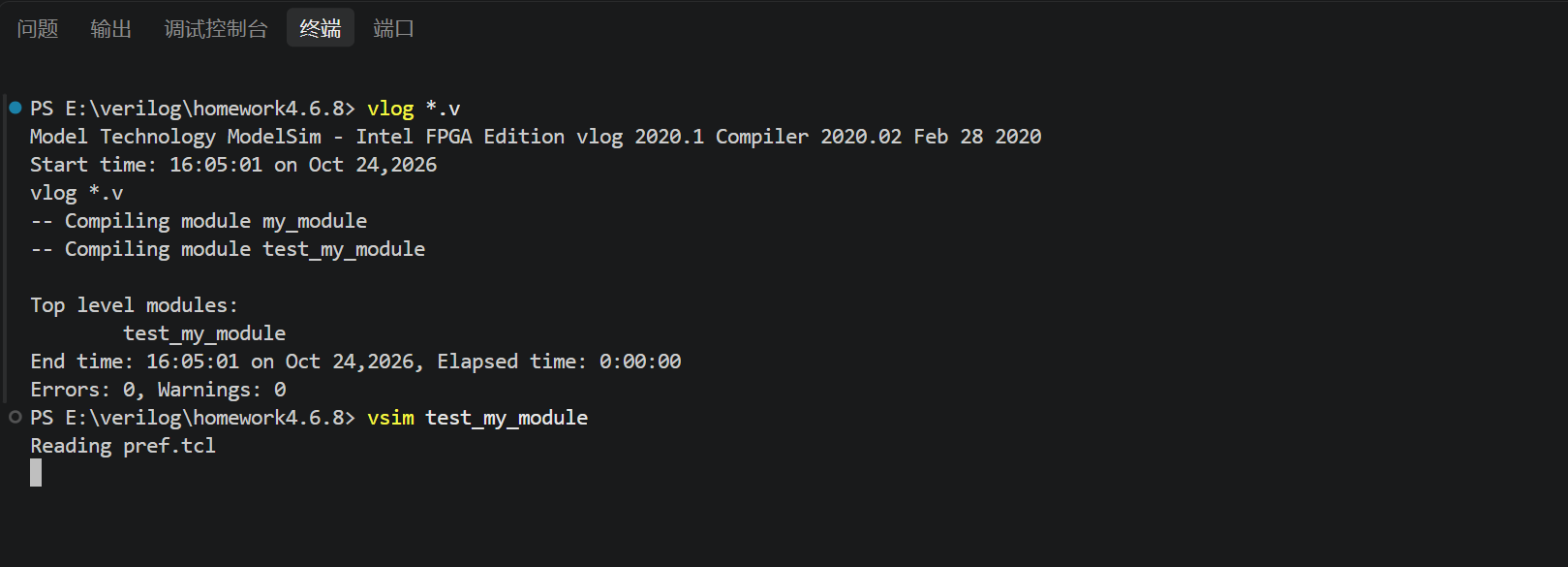

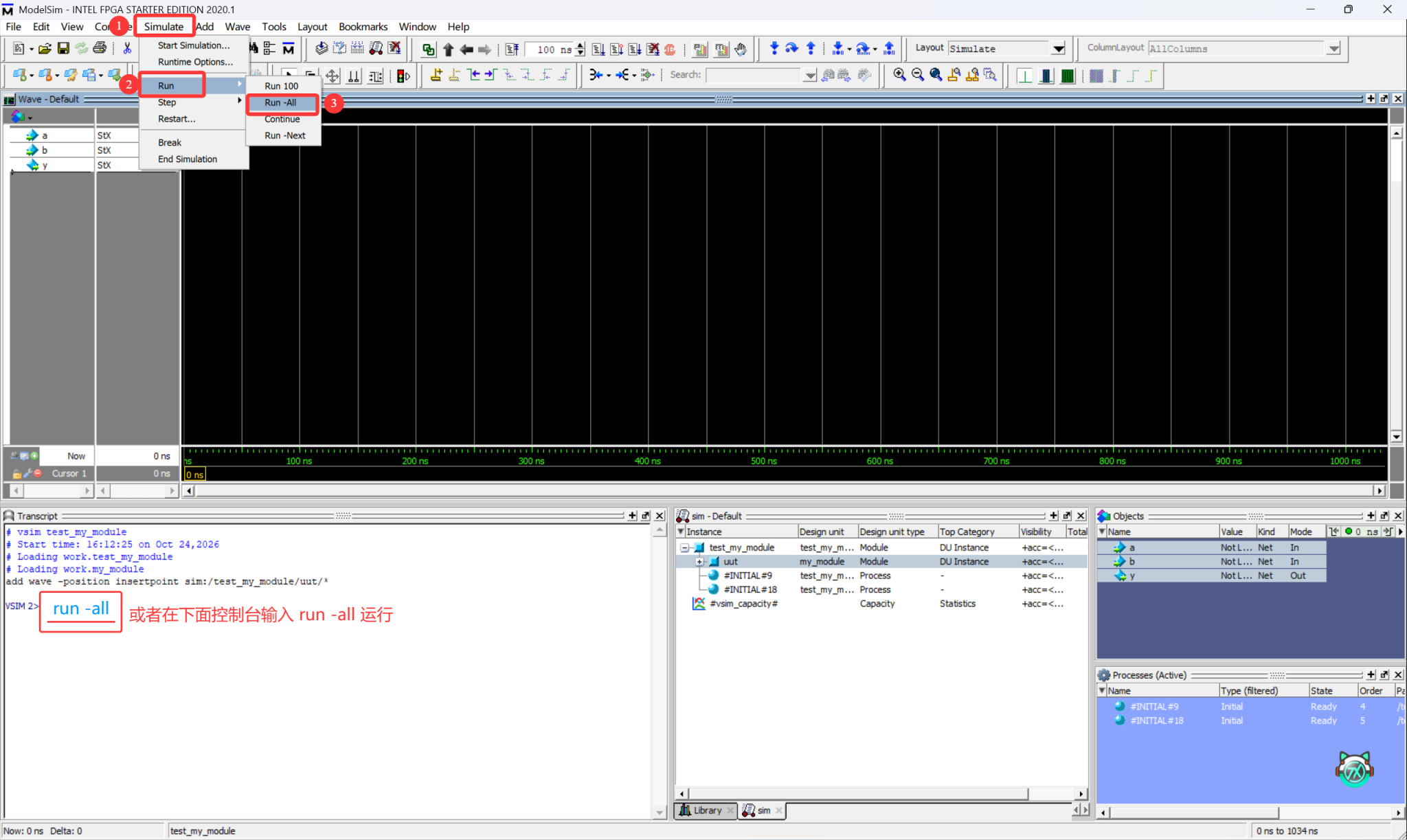

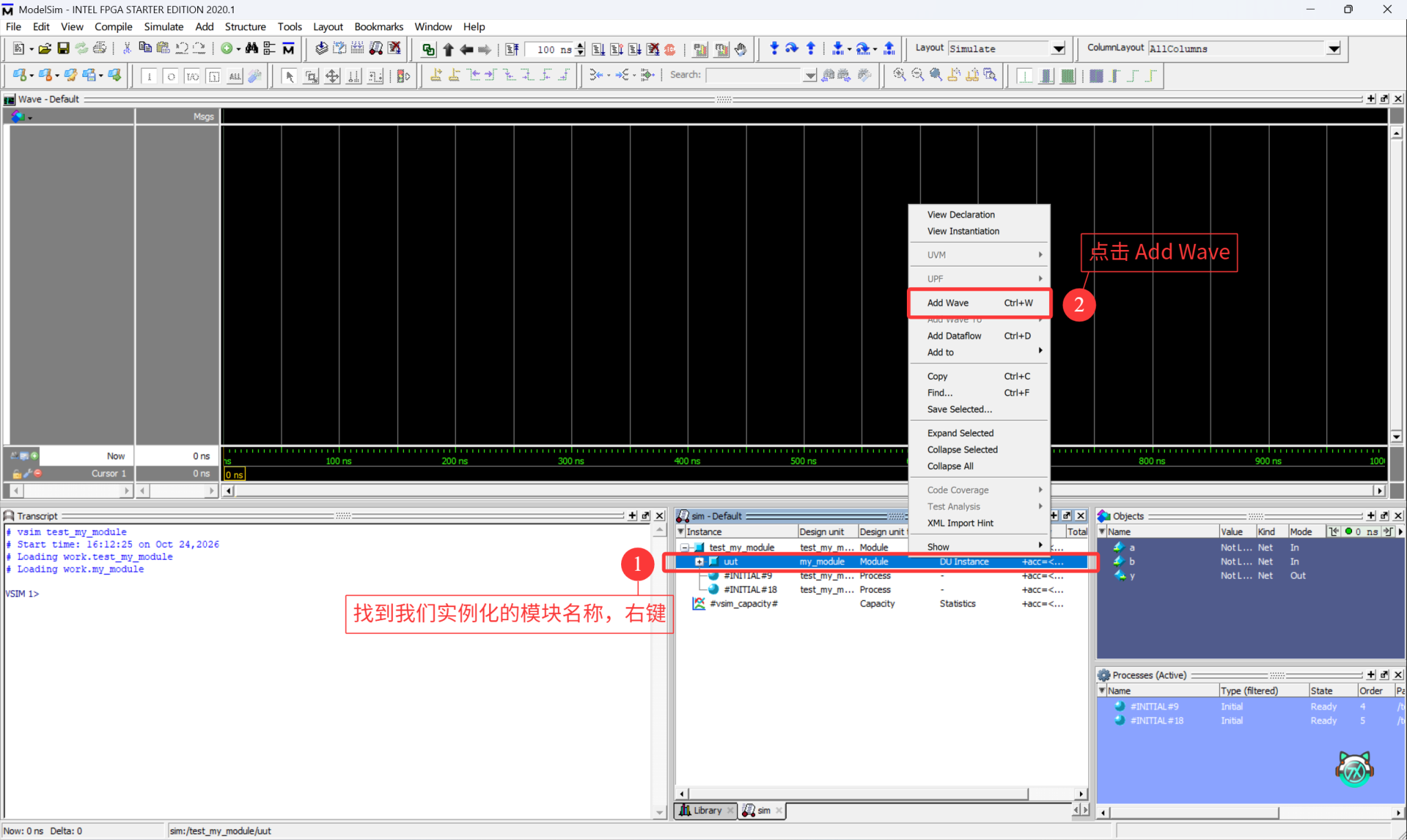

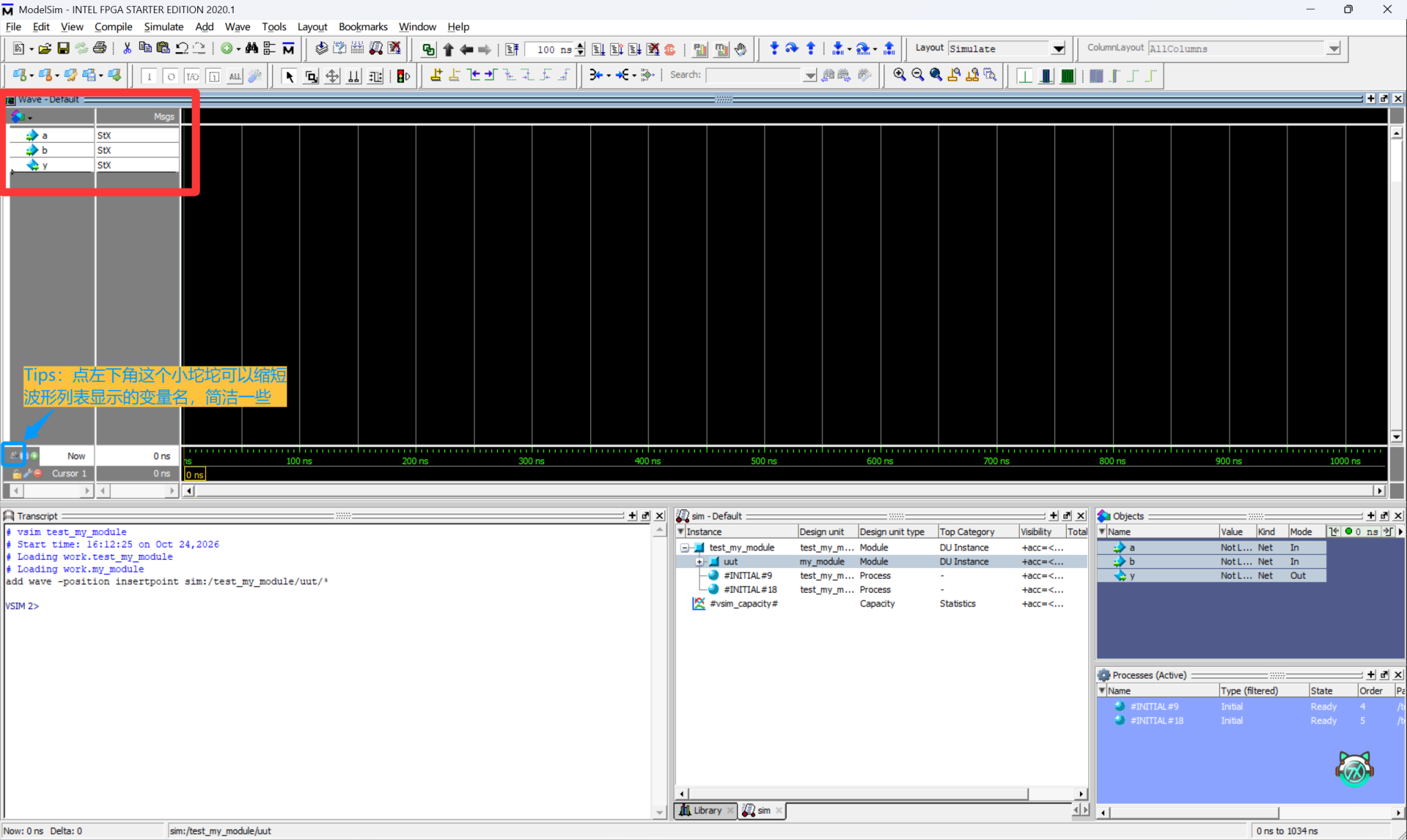

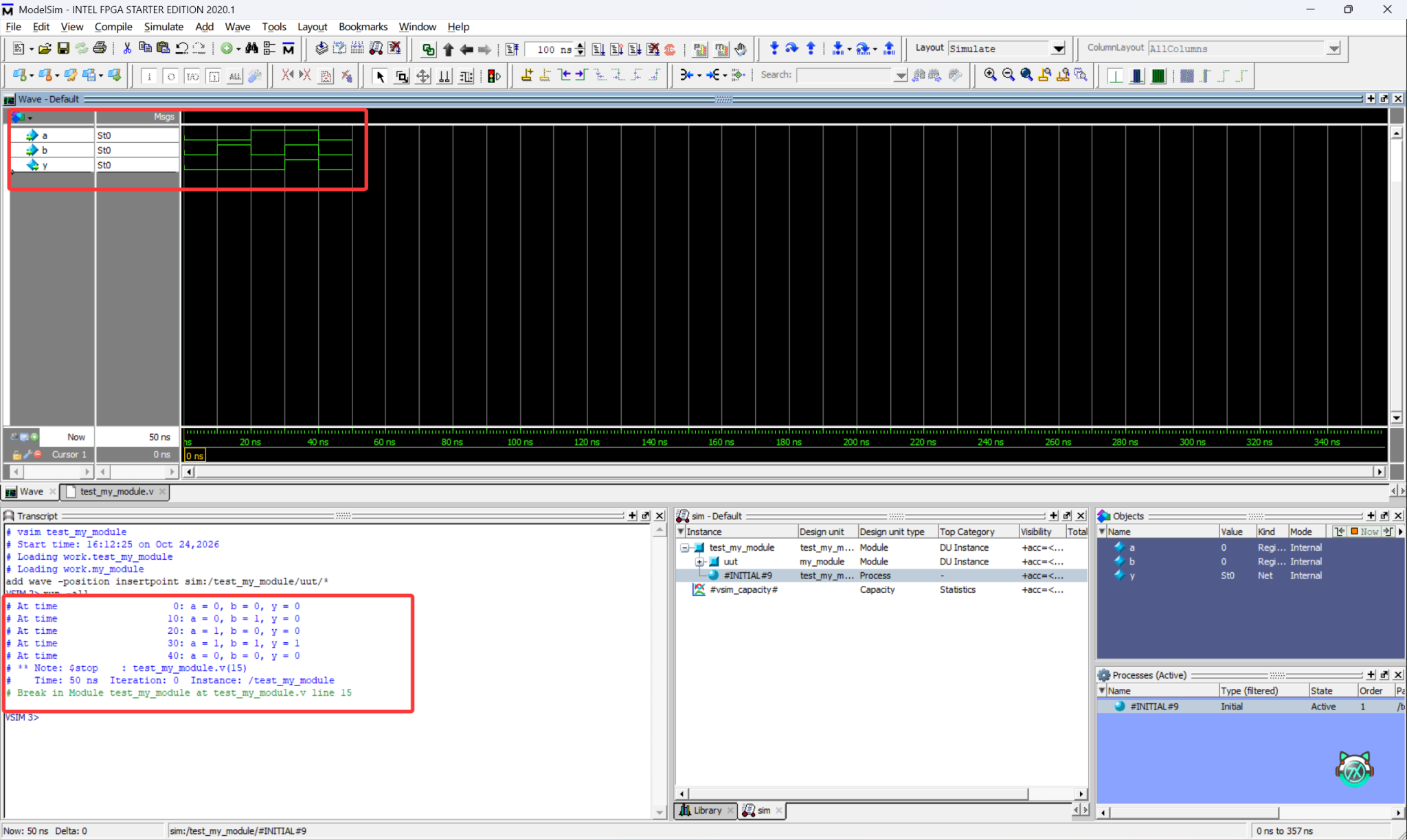

编译仿真
